Взаимозаменяемость Регуляторов напряжения скутеров
На страницу 1, 2  След.

Начать новую тему   Ответить на тему    Список форумов МОТОПЬЯНЬ ТЕАМ -> Технические вопросы и тюнинг

Автор Сообщение
Ole-Lukoe
Гость





СообщениеДобавлено: 14 Ноябрь 2007 12:42    Заголовок сообщения: Взаимозаменяемость Регуляторов напряжения скутеров Ответить с цитатой

Вот накропал статейку специально для сайта Мотопьяни про Взаимозаменяемость Регуляторов напряжения скутеров
Пока в Вордовском формате!
http://www.oleb.nm.ru/Regulator.doc
Прошу высказывать свое мнение!
ЗЫ Админам, если понравится статья сохраните ее на сайте Мотопьяни может кому понадобится.
Вернуться к началу
mongolor
человек-МОТОПЬЯНЬ!
человек-МОТОПЬЯНЬ!

Возраст: 32
Сообщения: 7549
Откуда: СПБ, Электросила
На чем ездит: Велосипед

СообщениеДобавлено: 23 Ноябрь 2007 20:38    Заголовок сообщения: Ответить с цитатой

Взаимозаменяемость Регуляторов напряжения скутеров.

Все началось с того, что мной был приобретен скутер Судзуки Сепия (Suzuki Sepia) с неисправным регулятором напряжения.
Регулятор напряжения не выдавал положенных 14 вольт на зарядку аккумулятора, и фара скутера горела в пол накала. Анализ принципов работы регуляторов данного типа, показал что они состоят как бы из двух частей, собственно регулятора выдающего напряжение в противофазе на регулирующую обмотку генератора, поддерживая переменное напряжение в районе 12-14 вольт, которое поступает на питание лампы фары, габаритов и подсветки панели приборов (на разных скутах могут быть варианты! ) и достаточно маломощного выпрямителя заряжающего аккумулятор, ток не более 2-3 ампер! (вскрытие с помощью термофена подтвердило что так оно и есть).
Далее была попытка произвести замену на другой регулятор, но как оказалось родных не найти, есть в продаже только китайские, но на них нет обозначений, от какого они скута! И ни кто этого не знает!
В итоге был приобретен регулятор неизвестного назначения, но похожий по внешнему виду (потом оказалось Хондовский) на скутере он не заработал как и снятый мной с Хонды и даже спалил предохранитель! (хондовский выдавал вольт 7-8)
Далее с привлечением источника переменного тока , тестеров, осциллографа и такой то матери было опытным путем установлено что любые регуляторы от практически любых скутеров взаимозаменяемы, так как характеристики практически всех генераторов и аккумуляторов идентичны!!! (то есть выдают примерно одинаковый ток на зарядку и поддерживают в бортовой сети напряжение около 12 вольт)
Просто надо вытащить контакты из разъема идущего к регулятору (с помощью иголки отогнув усик удерживающий контакт в разъеме ) и в соответствии с нижеприведенными схемами подключить к регулятору, и вуаля все работает как часы!.
Далее схемы подключения разных регуляторов.

Если у вас регулятор от Honda или Yamaha, и вы хотите поставить его на Suzuki или наоборот, то надо сделать следующее:


У Судзуки Сепия и ZZ Провода подключаются следующим образом:

1) Бело-красный (Б/Кр) – Провод к регулирующей обмотке
2) Красный (Кр) – 14 вольт на зарядку аккумулятора
3)Желто-Белый(Ж/Б) – Подключен к генератору и выдает стабилизированное переменное напряжение 12-14 вольт на фару итд
4) Черно-Белый (Ч/Б) – собственно масса ( НЕ соединена ! с корпусом регулятора)



У Хонды Дио провода подключаются следующим образом:

1) Белый (Б) – Регулирующая обмотка
2) Красный (Кр) –Выход 14 вольт на зарядку аккумулятора
3) Желтый (Ж) - Подключен к генератору и выдает стабилизированное переменное напряжение 12-14 вольт на фару итд
4) Зеленый (З) - собственно масса ( как правило соединена с корпусом регулятора)



Теперь меняя провода в фишках согласно их назначению и рисункам, меняем коммутаторы как вам захочется.

Авторские права принадлежат Ole-Lukoe (oleb(собачка)nm.ru)
Публикация подготовлена для форума http://motopian.ru
Публикации в других электронных и печатных изданиях только с разрешения автора!

_________________
Необходимое, но недостаточное условие запуска ЛЮБОГО ДВИЖИНА - НЕПОКОЛЕБИМАЯ ВЕРА ЧТО ОН ЗАПУСТИТСЯ, ДАЖЕ ЕСЛИ ПОРШЕНЬ УКРАЛИ!!!!!!!!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Vladimir03
Скорость 30км/ч

Возраст: 55
Сообщения: 3


СообщениеДобавлено: 07 Май 2008 13:57    Заголовок сообщения: Ответить с цитатой

А не рассказали бы Вы поконкретнее процедуру идентификации контактов? Т. е. Какие напряжения куда подавать и где что мерить, чтобы узнать назначение выводов реле. А то у меня та же самая ситуация. Скутер Suzuki Sepia ZZ, а реле купил токо от Dingo. Информации о выводах нету. Форма реле такая же. Узнал токо одно, что один из выводов жестко связан с корпусом реле.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Ole-Lukoe
Гость





СообщениеДобавлено: 07 Май 2008 14:48    Заголовок сообщения: Ответить с цитатой

У регуляторов мерять нечего! тестером они не идентифицируются! помучто без опорных напряжений тиристоры закрыты, и сопративление равно бесконечности. Идентифицировать можно только имея Электросхему данного скутера и его родной регулятор. а чтобы заменить его на другой еще и сжему скутера от которого будет донорский регулятор, возится как я с приборами не рекомендую, запарно это image020
Сжема подключения контактов Suzuki Sepia ZZ есть в мой статье, схему проводки ищите здесь на сайте, что за скутер Dingo я не знаю, купите от Хонды и будет вам щастье image020 (есть кстати на Пулковской 10 вроде рублей 300)
(ЗЫ если умеете работать с источниками переменного тока и осцилографом тогда сами разберетесь)
Вернуться к началу
Vladimir03
Скорость 30км/ч

Возраст: 55
Сообщения: 3


СообщениеДобавлено: 08 Май 2008 19:20    Заголовок сообщения: Ответить с цитатой

Я живу в Тамбове. В Москву не скоро соберусь, а аккумулятор жалко, пропадет ведь не за грош и ночью ехать порой приходицца. Есть подозрение, что выводы у купленного мной Динговского реле как у хонды, потому что тот вывод, который на Вашем рисунке обозначен зеленым, у него прозванивается соединенным с корпусом, а два левых контакта прозваниваются как диод, т. е. в одну сторону. А зачем осциллограф? Я так понимаю, Вы подавали опорное напряжение прибл. 12 в переменку на корпус и на тот вывод, на котором должно быть стабилизированное переменное и искали где появится постоянное напряжение. Тогда по идее последний оставшийся пойдет на обмотку регулирующую. Для чего осцилограф? Может не так все просто?
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
-=Олег=-
сам по себе

Возраст: 39
Сообщения: 1256
Откуда: Питер. Местами
На чем ездит: на чём придётся

СообщениеДобавлено: 08 Май 2008 19:39    Заголовок сообщения: Ответить с цитатой

Vladimir03
Если не разберёшься, загляни сюда www.scutt.ru Можно по почте заказать любую запчасть.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail ICQ Number
Vladimir03
Скорость 30км/ч

Возраст: 55
Сообщения: 3


СообщениеДобавлено: 10 Май 2008 11:56    Заголовок сообщения: Ответить с цитатой

Заказал. Правда до кучи еще надо было кое-чего накидать в заказ. Там минимум 800 рублей. Там просили указать свою модель, я указал Suzukki, а реле от хонды, незнаю пришлют или нет, но в душе хочетццо все равно во всем этом разобраться и узнать какие напряжения и куда подавать.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Chandr
Скорость 80 км/ч

Возраст: 49
Сообщения: 97
Откуда: СПБ
На чем ездит: Gilera Runner SP50

СообщениеДобавлено: 15 Ноябрь 2008 11:06    Заголовок сообщения: Ответить с цитатой

А нормально, когда на холостых, приборка почти гаснет, а когда подгазовываешь, иногда плавно яркость повышается, а иногда порезче, типа вспышкой. Фары и габариты вроде плавно увеличивают яркость, но на стоянке, как-то видел, только что заведясь, что габариты тоже " ступенькой яркость наращивали...
Вернуться к началу
Посмотреть профиль Отправить личное сообщение Отправить e-mail
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 15 Ноябрь 2008 14:08    Заголовок сообщения: Ответить с цитатой

Chandr
Либо лампочка в фаре/заднем фонаре стоИт бОльшей мощности, либо надо немного увеличить обороты хх

_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
васек76
Скорость 30км/ч

Возраст: 52
Сообщения: 5
Откуда: С-Петербург

СообщениеДобавлено: 24 Июль 2009 21:29    Заголовок сообщения: Ответить с цитатой

этоже реле можно поставить и на кимка дешава и сердито
_________________
авто слесарь
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 20 Октябрь 2009 19:45    Заголовок сообщения: Ответить с цитатой

Ребята ооочень нужен совет: А как на Jog ZR поставить с Dio (на упаковке написано Dio 50)???
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 21 Октябрь 2009 0:39    Заголовок сообщения: Ответить с цитатой

А в чем проблем? 5 контактов?
_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 21 Октябрь 2009 0:51    Заголовок сообщения: Ответить с цитатой

проблема в том что старое сгорело каким-то образом(мне пригнали уже поломан), а новое купили Диовское! Четыре контакта!!!! а теперь не знаю как подключить правельно! Есть пара идей как, но не зна правельные ли! Надеюсь на спецов!!!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 21 Октябрь 2009 0:54    Заголовок сообщения: Ответить с цитатой

Навскидку не подскажу. Надо схему смотреть.. Может, Олег подскажет?
_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 21 Октябрь 2009 0:54    Заголовок сообщения: Ответить с цитатой

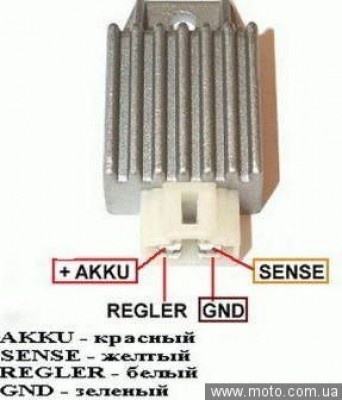

Вот одна из идей, но вместо зелёного подключить черный(т.к. в Ямахе нет зеленого!)


!!! 416567_1.jpg
 Описание:
 Размер файла:  17.49 KB
 Просмотрено:  2080 раз(а)

!!! 416567_1.jpg


Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 21 Октябрь 2009 1:01    Заголовок сообщения: Ответить с цитатой

Ты начал не с той стороны - нужно понять сначала, какую функцию несёт 5й контакт и решить, что с ним делать. А что-куда подсоединять - прекрасно описано в статье.
_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 21 Октябрь 2009 1:10    Заголовок сообщения: Ответить с цитатой

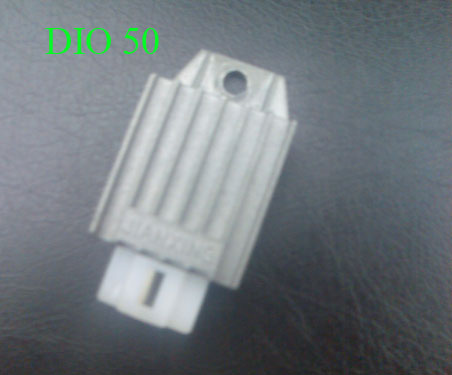

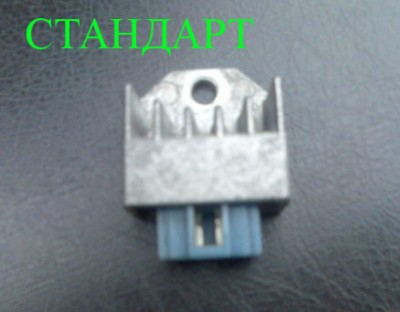

хмм... поэтому я и обратился в эту тему! image020 Надеясь что кто-то поможет мне с этим вопросом: Как на Ямаху Джог ЗР поставить(правельно, по цветам подключить) регулятор с Дио(Дио 50)???? Вот еще фотки старого и нового регулятора:


 Описание:
Новый (с Дио)
 Размер файла:  40.49 KB
 Просмотрено:  1630 раз(а)




 Описание:
страый(стандартный Ямаховский)
 Размер файла:  45.27 KB
 Просмотрено:  1331 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 22 Октябрь 2009 0:17    Заголовок сообщения: Ответить с цитатой

Подключаю на Ямахе в такой последовательности: 1-Кр., 2-Жел.,3-Бел., 4-Чер. - на Ямахе нет зелёного, я так понял вместо него чёрный!? Блин, так горят предохранители! По разному тулил - горят предохранители, а если не предохранители, то лампочка сгорает!!! Что за...???
ндааа....я вижу что дохлая эта тема!!! :\
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 22 Октябрь 2009 1:31    Заголовок сообщения: Ответить с цитатой

Kenji
Дружище, это форум. Не следует рассчитывать, что все побросают свои дела и побегут тебе помогать. Подожди немного - возможно, твоя проблема найдёт решение.

_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 23 Октябрь 2009 1:54    Заголовок сообщения: Ответить с цитатой

Та я понимаю!image002 Я имел ввиду "дохлая тема" - насчет регулятора, что это нереально подключить так чтоб он работал и ниче нигде не горело и не плавилось!:( Надеюсь что мне помогут, не хочется чтоб зря бабки пропали! image002 Буду ждать...
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Ole-Lukoe
Гость





СообщениеДобавлено: 29 Октябрь 2009 15:29    Заголовок сообщения: Ответить с цитатой

Я просто занят был, Скинь мне кудани будь электросхему своего джога или ссылку дай, и я тебе точно скажу что и куда подключать image020
Вернуться к началу
Nicholaes
Мотоупырь МТ
Мотоупырь МТ

Возраст: 48
Сообщения: 3069
Откуда: Ленинград
На чем ездит: Honda SH50

СообщениеДобавлено: 29 Октябрь 2009 16:13    Заголовок сообщения: Ответить с цитатой

Ole-Lukoe, если он не спалил уже регулятор такими подключениями наугад...
_________________
За Родину, за Сталина!
Если у Вас паранойя, это еще не значит, что за Вами не следят.
Разве Pentium-M - это мобильность? Настоящая мобильность - это Тополь-М!
Я за свободную продажу оружия.
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Dimson
Первый AX
Первый AX

Возраст: 47
Сообщения: 8138
Откуда: Питер, Московская
На чем ездит: AX-1, X-Terra

СообщениеДобавлено: 29 Октябрь 2009 16:35    Заголовок сообщения: Ответить с цитатой

Спалил - ещё один купит image020
_________________
Регистрируйся в Ulmart.ru укажи промо-код 2043440 и покупай по цене из второй колонки прайса!
Вернуться к началу
Посмотреть профиль Отправить личное сообщение ICQ Number
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 30 Октябрь 2009 21:44    Заголовок сообщения: Ответить с цитатой

Извините что долго не появлялся, и-нет не работал! Еле нашел схему(блин, там целый склад их, на что хоч есть)! А как у знать сгорело ли реле?

Добавлено спустя 18 минут 22 секунды:

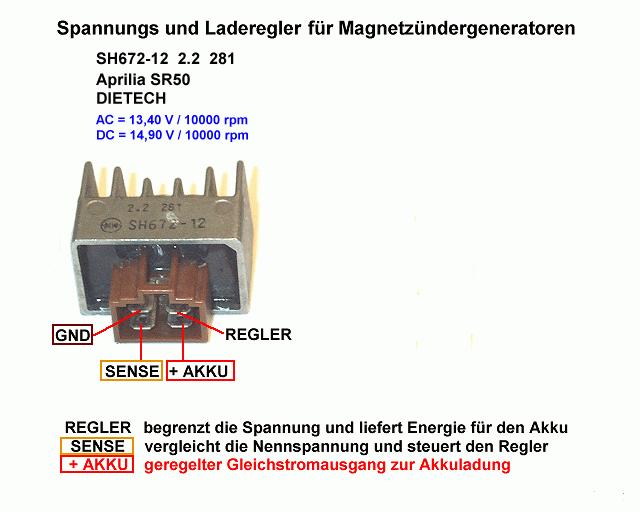

Вот на всякий случай стандартное реле и последовательность подключения проводов!



 Описание:
 Размер файла:  39.29 KB
 Просмотрено:  3886 раз(а)




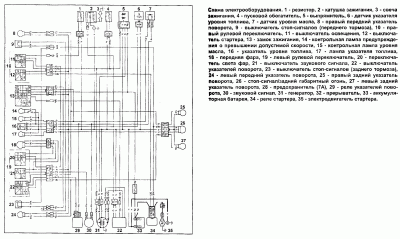

 Описание:
 Размер файла:  104.56 KB
 Просмотрено:  9808 раз(а)



Вернуться к началу
Посмотреть профиль Отправить личное сообщение
Kenji
Скорость 30км/ч


Сообщения: 9
Откуда: Украина
На чем ездит: Honda X8R-S

СообщениеДобавлено: 31 Октябрь 2009 1:33    Заголовок сообщения: Ответить с цитатой

Еще хочу спросить ради интереса: Реально ли подключить 2 регулятора (стандартный и новый - кототрые я описывал выше), и что будет если их подключить??? image020
Вернуться к началу
Посмотреть профиль Отправить личное сообщение
