подмогните опознать детали

сузукин_сын

Народ!
Сам сузуковод, и ваще байкер - Грину превед)
Но надо опознать деталюхи на табуретку Хонда (Дио?) (АФ?) 34E

вот деталюхи аттачем...
прошу подмогнуть опознать, ибо с табуретками дла никогда не имел)))

Валера

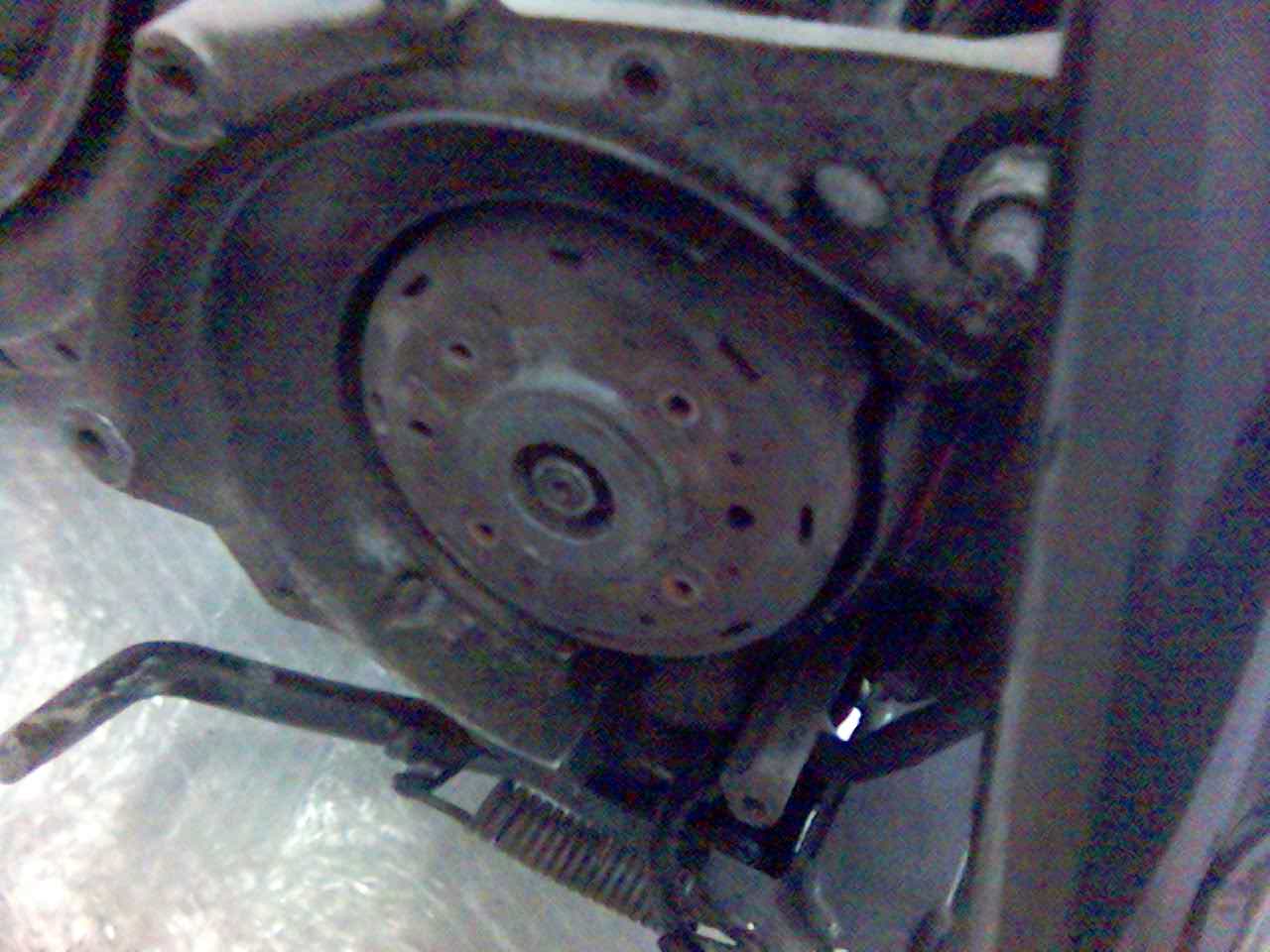

1 тут на четыре болта прикручивается крыльчатка охлаждения а свеху кожух

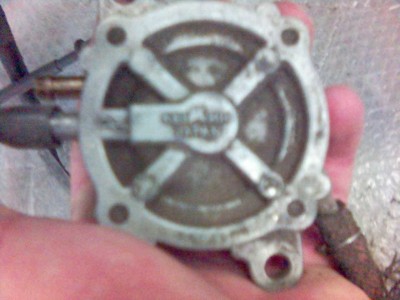

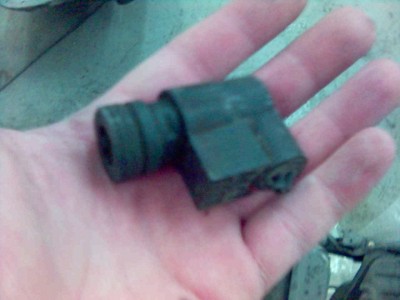

2 обогатитель автоматический( сломаный)

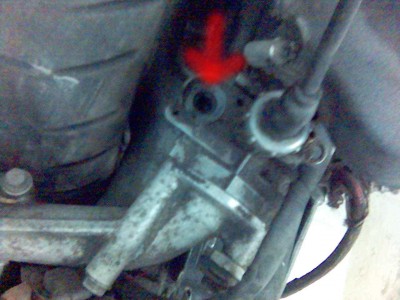

3 как раз он и втыкается(обогатитель) вернее не встыкается а вставляетя и фиксируется спец шайбой на 2 болта(видишь два маленьких отверстия рядом )

4 именно он( не вздумай разбирать ! не собирёшь

)

вот тут подробно как разобрать дио с фотами правда не 34 но принцип один!

сузукин_сын

Во, шикарный ответ) Теперь хоть понятно будет, что вообще надо)

Green

Гым, чет я тебя слабо припоминаю с таким ником

))

сузукин_сын

Green
Дык виделись-то нечасто 8) и ниг-то я не называл) Вишневый марадер у меня)
еще с вадимом, который на КТМке, катались)

Green

ааа

)) У тя права то остались? Тебя ведь тогда за кирпич ночью остановили?

А чей-то ты на табуретку перешел?

Добавлено спустя 12 секунд:

Марадер не валит?

сузукин_сын

еще раз прошу хелпа...

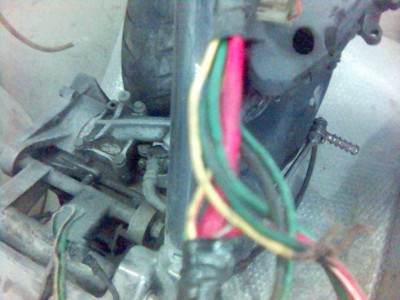

1. что за жгут на картинке (как зовется), и что вообще на нем есть? вообще, где почитать про компоненты электрики 34e? А то такое чувство, что полный индец всему, огрызки болтаются, вообще непонятно, что откуда идет.

Походу, вроде как коса с генератора, с блоком контрацепции(?) и релюхой... блин, ничего нет.

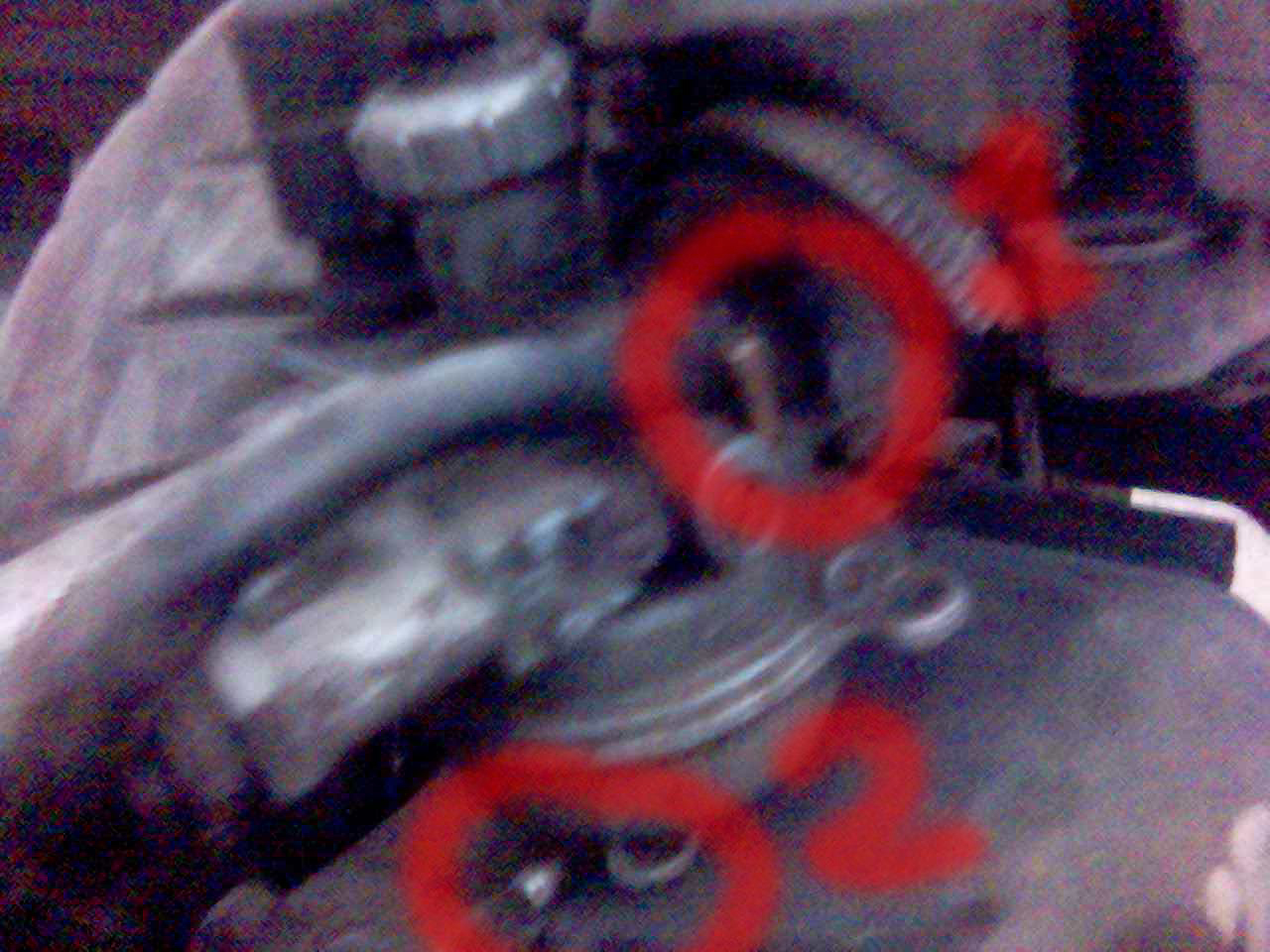

2. Вопрос про карб - на картинке два штуцера (обведены). Который из них от маслобака?

старый скутерист

2. Нижний штуцер для слива топлива из поплавковой камеры. Если открутить винт, который обведен вместе со штуцером, то из поплавковой камеры польется бензин.

сузукин_сын

Едрить, тогда масляный верхний?

старый скутерист

Видно хреново, но по-моему этот штуцер бензиновый. Карб похож на мой (AF-18), а на моем масляный загнутый и тоньше.

Валера

сузукин_сын по поводу электрики да и по поводу остального почитай в мануале! он есть на сайте! http://motopian.ru/reviews-24.html

по поводу карба в мануале тоже всё есть! от маслобака шлан идет к маслонасосу а потом от маслонасоса к карбюратору по моему горизантально загнутый штуцер(плохо видно но по моему у тебя на нем шланг одет) номер один - бензин номер два- слив
В МАНУАЛ!!!!!!! ТАМ ВСЁ НАРИСОВАНО!
